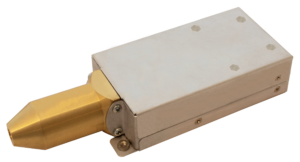

Рентгеновские источники MAGPRO®, до 70 кВт, 12 Вт

Описание

Компания MOXTEK® выпускает компактные источники рентгеновского излучения, состоящие из рентгеновской трубки и блока управления для задания высоковольтного напряжения. Источник MAGPRO® разработан для портативных и настольных устройств рентгенофлуоресцентного анализа и рентгеновской дифрактометрии. Малый размер фокусного пятна позволяет с успехом применять данные источники для задач рентгенографии. Различные варианты ориентации рентгеновской трубки (0°, 60°, 90°) относительно блока высоковольтного напряжения позволяет оптимально расположить источник в установке.

Особенности:

— Компактность, различные способы ориентации рентгеновской трубки;

— Малый вес;

— Стабильность выходного потока;

— Высокая плотность выходного потока;

— Малый размер фокусного пятна;

— Широкий угол конуса пучка.

Применения:

-Рентгенофлуоресцентный анализ;

— Исследование элементного состава;

· Рентгеновская дифрактометрия;

— Порошковая рентгеновская дифракция;

— Рентгенография;

— Системы безопасности и контроля;

— Радиографическая дефектоскопия;

— Измерение остаточных напряжений.



Преимущества:

— Возможность близкого расположения источника и детектора, оптимальная конфигурация установки;

— Возможность использования в портативных приборах;

— Высокая точность измерений;

— Усовершенствованный анализ легких элементов;

— Усовершенствованный анализ тяжелых элементов;

— Короткое время измерения;

— Возможность использования с оптикой, высокое разрешение снимков.

Технические характеристики:

Модель MAGPRO® 60kV XRF MAGPRO® 70kV Imaging MAGPRO® 70kV XRF
Тип трубки Металлокерамическая Металлокерамическая Металлокерамическая
Диапазон рабочих температур От -10 до +65 °С От -10 до +50 °С От -10 до +50 °С
Диапазон температур хранения От -40 до +80 °С От -20 до +85 °С От -20 до +85 °С
Охлаждение Принудительное воздушное охлаждение Принудительное воздушное охлаждение Принудительное воздушное охлаждение
Масса ≈ 700 г ≤ 900 г 900 г
Доступный материал анода Ag, Rh, Cr, Cu, W, Mo W W, Mo
Полярность Заземлённый анод Заземлённый анод Заземлённый анод
Высоковольтное напряжение От 4 до 60 кВ От 50 до 70 кВ От 40 до 70 кВ
Ток анода От 5 до 1000 мкА От 10 до 240 мкА при 50 кВ От 10 до 300 мкА при 40 кВ
Максимальная мощность 12 Вт 12 Вт 12 Вт
Фокусное пятно (на высоте 0.5) ≈ 500 мкм ≈ 500 мкм ≈ 500 мкм
Толщина бериллиевого окна 125 или 250 мкм 125 или 250 мкм 125 или 250 мкм
Напряжение питания 24 В, 1.1 А 24 В, 1.1 А 24 В, 1.1 А



Модели:

Источник рентгеновского излучения Артикул Ориентация трубки Управление Материал анода
      XX XXX
MAGPRO® 60kV XRF TUB00140-XXX

TUB00141-XXX

TUB00142-XXX

 0° Аналоговое (A)

I2C (I)

SPI (S)

 AG2 (серебро)

RH3 (родий)

CR6 (хром)

CU6 (медь)

W06 (вольфрам)

M06 (молибден)
TUB00143-XXX

TUB00144-XXX

TUB00145-XXX

 60°
TUB00146-XXX

TUB00147-XXX

TUB00148-XXX

 90°
MAGPRO® 70kV Imaging TUB00153-XX-XXX 0° (S)

60° (6)

90° (9)

 Аналоговое (A)

I2C (I)

SPI (S)

 W06 (вольфрам)
MAGPRO® 70kV XRF TUB00154-XX-XXX W06 (вольфрам)

M06 (молибден)
